WebEye E10/E104

User’s Guide

(6)

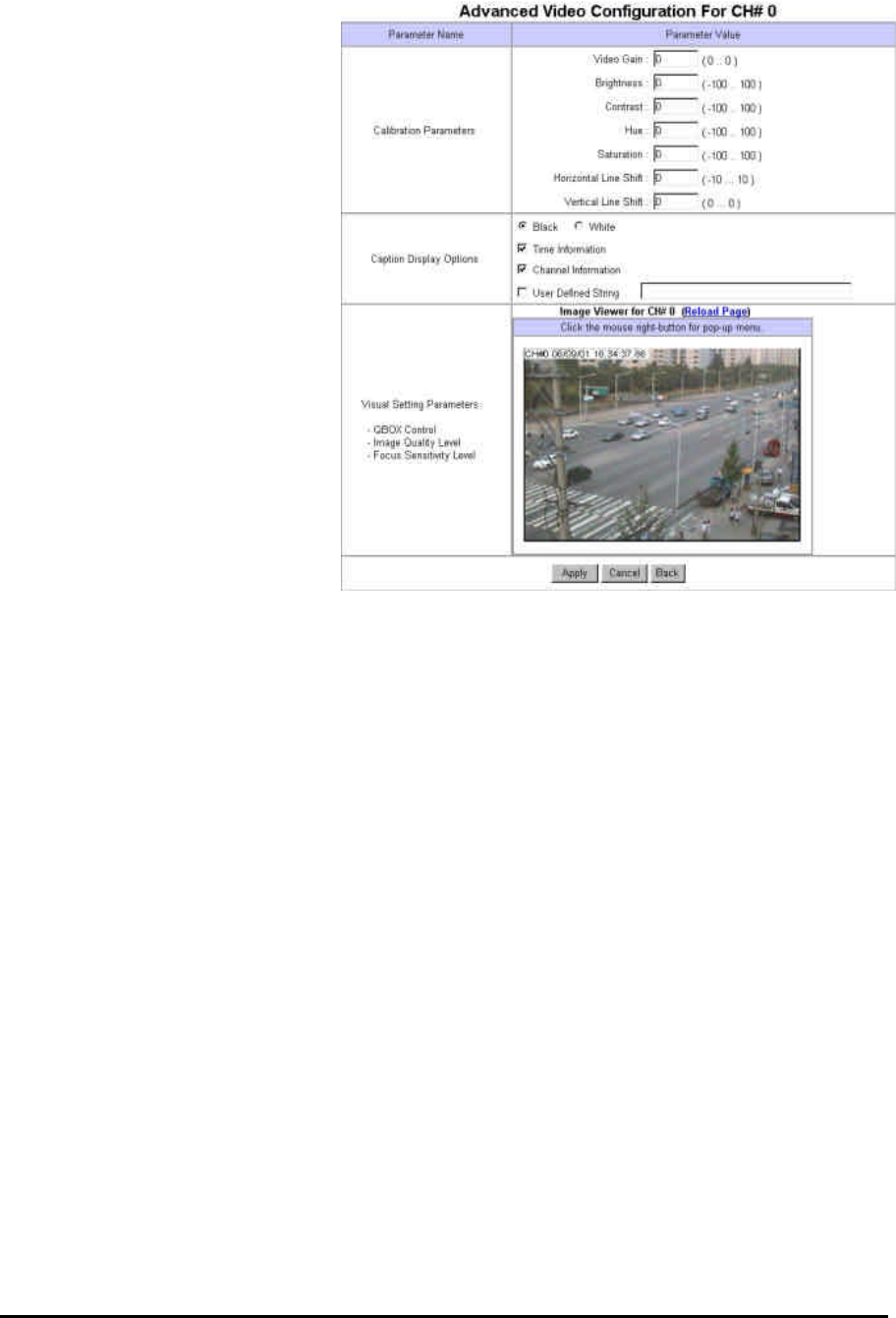

고급

설정

(Advanced Configuration)

화면

조정

(Calibration Parameters)

화상의 밝기(Brightness), 선명

도(Contrast), 색상(Hue), 채도

(Saturation)를 조절하고, 수평

(Horizontal line shift) 및 수직

(Vertical line shift) 맞춤을 조정

합니다. 비디오 향상(Video

Gain)메뉴를 사용하시면 각각

의 메뉴를 조정할 필요 없이

이미지를 최적화할 수 있습니

다. (‘비디오 향상’은 현재 지

원되지 않으나, 가까운 시일

내에 이를 활용하실 수 있게

될 것입니다.)

화면정보

삽입

조건

설정

(Caption Display Option)

실시간 동영상 화면에 그 화

면정보를 색상과 삽입 내용에

따라 설정할 수 있습니다. 화

면정보는 시간, 채널, 추가설명 등으로 구성됩니다.

화상

설정

(Visual Setting Parameters)

실시간 동영상에서 집중구역(QBOX)과 화상 화질을 설정합니다. 마우스를 동영상 화면에 갖다

놓고, 오른쪽 버턴을 누르시면 메뉴가 나타납니다.

집중구역

설정

(QBOX Parameters): 집중구역(QBOX) 설정은 마우스를 이용합니다. 설정된 구역

의 정확한 위치는 ‘왼쪽 상단 점(Left Top Placement’)과 ‘오른쪽 하단 점(Right Bottom Placement)’

항목에 수치로 나타납니다. ‘집중구역 외부의 화상의 화질(Ambient Level)’은 5단계 중에서 선택할

수 있으며, ‘5(Darker)’를 선택하면 집중(선택)되지 않는 부분의 이미지는 보이지 않게 되어 전체

화상의 용량이 작아짐으로써 전송 속도가 높아 집니다.

화상

화질

설정

(Image Quality Level): 전체 화상의 화질을 결정합니다. 가장 높은 수준인

‘9(Highest)’를 선택하면 이미지의 압축률이 낮아져 화질은 좋아지나, 데이터 용량이 커져 전송속

도가 느려집니다. ‘0(Lowest)’을 선택하면 그 반대의 상황이 발생합니다. ‘집중구역(QBOX)’에서

집중되는 부분의 화질은 이곳에서 지정합니다.
